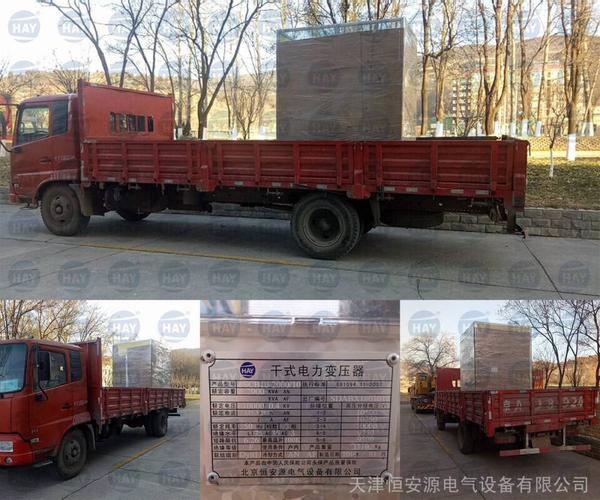

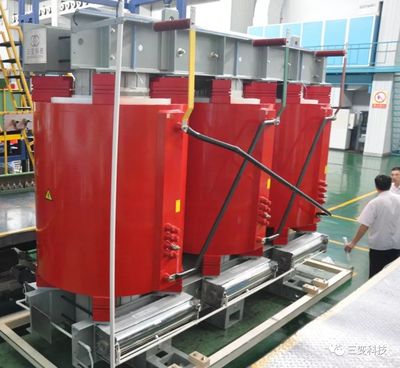

4kV环氧树脂浇注干式变压器高压配电变压器研发技术探析

引言

随着城市电网改造和工业用电需求的升级，4kV高压配电系统在冶金、化工、矿山及大型建筑等场景中的应用日益广泛。环氧树脂浇注干式变压器因其阻燃、免维护、抗短路能力强等优势，成为该电压等级配电变压器的首选型式。本文围绕4kV环氧树脂浇注干式变压器的高压配电应用，从研发角度探讨其电磁设计、绝缘结构、温升控制与工艺实现等关键技术。

一、产品定位与设计输入

4kV级配电变压器通常指高压绕组额定电压为4kV（或3.3kV、3.15kV）、低压侧为0.4kV~0.69kV的干式变压器，容量范围多在100kVA~2500kVA。研发之初需明确以下设计输入：额定容量、电压组合、联结组别（常用Dyn11或Yyn0）、短路阻抗（一般4%~6%）、绝缘等级（F级或H级）、温升限值、防护等级（IP20~IP54）以及使用环境条件（海拔、湿度、污染等级）。上述参数直接决定后续电磁方案与结构布局。

二、电磁方案与材料选型

1. 铁心设计：推荐采用高磁感、低损耗的冷轧取向硅钢片（如30Q120或23QG085），阶梯式多级接缝结构可降低空载损耗和噪声。铁心截面按容量与磁通密度（1.5T~1.65T）优化，兼顾空载性能与体积。

1. 绕组布置：高压绕组采用分段圆筒式或层式结构，铜导线或铜箔绕制；低压绕组采用箔式或圆筒式。高低压绕组采用交错或同轴排列，以降低漏磁与短路电动力。

1. 环氧树脂浇注绝缘：高压绕组采用真空浇注环氧树脂体系，填料选用硅微粉与玻璃纤维增强，确保绝缘强度、机械强度与导热性能。树脂配方需具备低收缩率、高玻璃化转变温度（≥110℃）及优良的耐热老化性能。

三、绝缘结构设计要点

4kV绕组对地及相间绝缘水平按额定短时工频耐压（如20kV/1min）及雷电冲击耐受要求设计。研发重点包括：

• 绕组端部与铁轭间绝缘距离优化，采用环氧端绝缘环与撑条组合；
• 层间绝缘采用聚酯薄膜或NOMEX纸复合结构，兼顾耐热与局放性能；
• 高压绕组内、外表面设置半导体屏蔽层，改善电场分布，控制局部放电量（≤10pC）；
• 引线及分接端子采用全封闭绝缘结构，避免爬电与异物短路。

四、温升与散热设计

干式变压器温升直接影响绝缘寿命。研发阶段需通过热仿真（如ANSYS Icepak或Flotherm）与样机温升试验双重验证。主要措施包括：

• 绕组内部设置轴向与径向散热风道，环氧浇注体与铁心间保留对流通道；
• 选用低损耗铁心与合理电流密度（高压绕组2.0~2.8A/mm²）降低热源；
• 配置温度控制器与风机联动（AN/AF冷却方式可选），确保额定负载下绕组温升不超过100K（F级）；
• 环氧树脂填料体系提高导热系数（≥0.8W/(m·K)），改善热传导路径。

五、工艺与试验验证

环氧树脂浇注质量是研发成败的关键。应采用真空浇注与压力凝胶工艺，严格控制树脂混合比、真空度及固化曲线，避免气泡与开裂。首件样机需完成以下试验：

• 例行试验：直流电阻测量、变比与联结组别校验、空载损耗与负载损耗测量、工频耐压及感应耐压试验；
• 型式试验：温升试验、雷电冲击试验、短路承受能力试验、局部放电测量；
• 特殊试验：噪声测量、防护等级验证、绝缘电阻与介损测试。

对试验结果进行闭环分析，针对局放超标、温升偏高等问题迭代优化绝缘结构与散热设计。

六、研发风险与对策

4kV环氧浇注干式变压器的研发风险集中于：树脂开裂（对策：优化填料配比与固化工艺）、局部放电超标（对策：屏蔽层与绝缘层界面处理）、短路电动力导致绕组变形（对策：采用铜箔绕组与成型撑条加固）。建立失效模式分析（FMEA）与设计评审机制，可有效控制研发质量。

##

4kV环氧树脂浇注干式高压配电变压器的研发是一项涉及电磁、绝缘、热学与材料工艺的系统工程。通过合理的电磁方案、严谨的绝缘结构设计、精准的温升控制和规范的浇注工艺，可研制出安全可靠、节能环保的配电产品，满足现代配电网对高电压等级干式变压器的技术需求。
